今天小編為您介紹的是絲桿升降機絲桿上下升降型，SWLD2.5-1A-II絲桿頭部形式為法蘭型的安裝尺寸和CAD圖紙，很多看過上海馭典重工帖子的朋友都知道，絲桿升降機的頭部形式有：圓柱形、法蘭型、螺紋型、扁頭型，其他形式暫且不提，但是法蘭型是經常用到的形式之一，因為法蘭與要升降的配件連接非常方便。

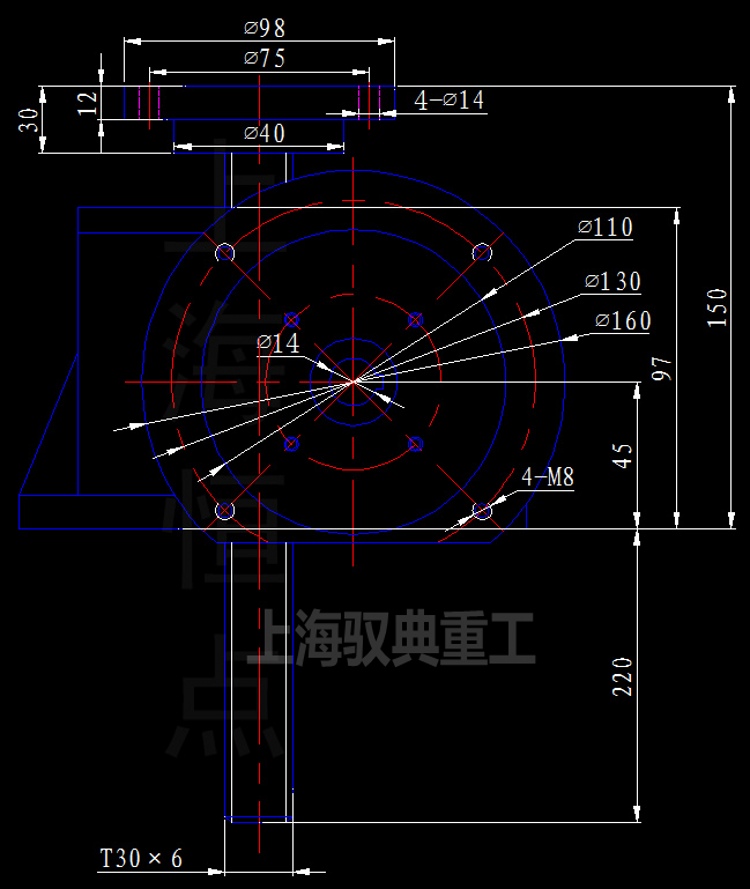

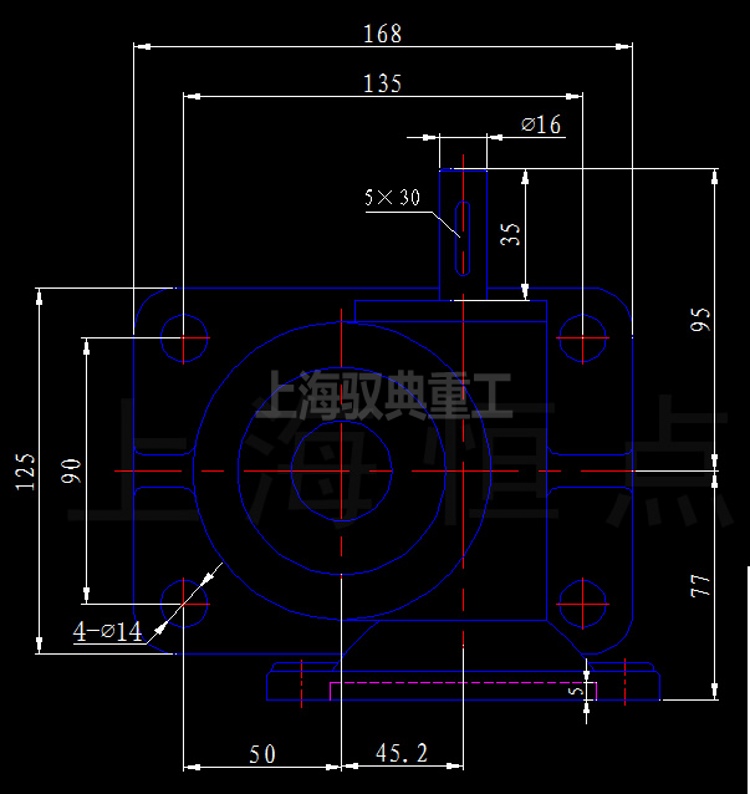

下圖為SWLD2.5-1A-II絲桿升降機安裝尺寸CAD圖
絲桿長度不需要參考圖紙，因為絲桿長度是非標單位，我們會根據您的實際需要來生產。SWLD的意思是帶有電機法蘭的絲桿升降機，常用的電機功率有0.37kw、0.75kw等可以直接與電機法蘭連接。
絲桿升降機SWLD2.5-1A-II絲桿直徑30mm，螺距（導程）6mm，法蘭直徑98mm，對角孔距75mm，法蘭與絲桿為小螺紋連接之后用穿銷固定，承載重量大約在500公斤左右，不同的絲桿長度和不同的速度，都有可能影響它的承載重量，具體可以咨詢上海馭典重工。
