馭典重工生產的換向器有三種，分別是：T系列螺旋錐齒轉向箱、HD系列螺旋錐齒換向器、ARA系列螺旋錐齒換向器。其中較常用的是T系列和HD系列，ARA系列在某些特定的工況下，必須得用。



　　這些換向器，有多種角度配合方式，其中比較常用的就是90度直角轉向，T系列速比大可以做到1比5，也可以作為增速器使用，HD系列亦是如此，至于HD和T系列的區別，之前文章中已經介紹過，這里就不在贅述了，有需要了解的客戶，可以聯系我們，或者在網站搜索需要的關鍵字。今天馭典重工主要為您介紹的是90度直角轉向1比1傳動齒輪箱。



　　在T系列換向器、HD系列轉向箱、ARA系列轉向器，都有90度直角轉向1比1傳動齒輪箱，而且，90度直角轉向是比較常用到的，我們一個個來介紹。



　　馭典的T系列螺旋錐齒轉向箱

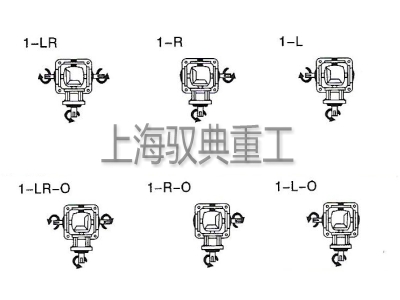

　　對于T系列轉向箱來說，他的軸配置十分豐富，那么90轉向的主要有以下幾種(見下圖)：



　　1-LR(輸出為正轉)/1-LR-O(輸出為反轉)、1-R(輸出為正轉)/1-R-O(輸出為反轉)、1-L(輸出為正轉)/1-L-O(輸出為反轉)。



　　馭典的HD系列螺旋錐齒換向器



　　HD系列分為軸輸入、軸輸出;軸輸入、孔輸出;孔輸入、軸輸出;原理都一樣，只是安裝方式區別，今天主要為大家介紹軸輸入、軸輸出，因為這是比較常用的。

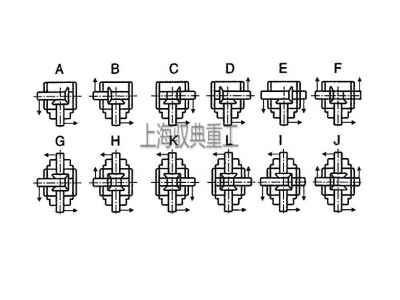

　　HD系列90度傳動的軸配置方式主要有(見下圖)：A(輸出為正轉)/B(輸出為反轉)、C(輸出為正轉)/D(輸出為反轉)、E(輸出為正轉)/F(輸出為反轉)。




　　馭典的ARA系列螺旋錐齒轉向箱

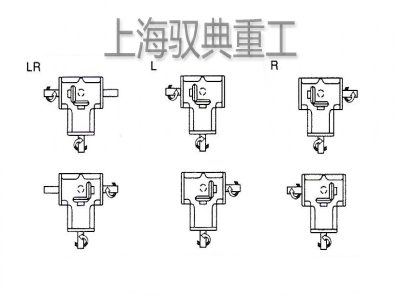

　　ARA系列比較簡單，咱們來看一張圖片，就能了解了，他的軸配置方式有：LR(輸出分正反轉)、L(輸出分正反轉)、R(輸出分正反轉)。




　　相信您看了今天的介紹，對90度直角轉向1比1傳動齒輪箱，肯定有了一定的了解，如果以上內容，沒有您需要的，請聯系我們24小時服務熱線，馭典重工技術交流，將持續為您推出技術類文章。
